Si estás buscando conectores hidráulicos o conexiones hidráulicas de alta presión, aquí tienes la guía clara y técnica para elegir entre JIC 37°, ORFS, NPT y O-Ring. Incluye tabla comparativa, recomendaciones y calculadoras prácticas (PSI/Bar).
🛒 ¿Listo para comprar con la medida correcta?
Si ya conoces tu rosca o tu tipo de conexión, entra directo al departamento correspondiente. Si no, usa la tabla y las calculadoras de abajo para evitar fugas, calentamiento y fallas.
Consejo: tu sistema es tan “fuerte” como la parte más restrictiva (manguera + conexión + válvula).Tabla comparativa: JIC vs ORFS vs NPT vs O-Ring
Esta tabla resume cuándo usar cada tipo de conexión hidráulica. Si tu equipo vibra o tiene picos de presión, normalmente ORFS gana. Si necesitas un estándar muy común en maquinaria, JIC es excelente. NPT depende mucho del sellador/instalación.
| Tipo | Cómo sella | Ideal para | Ventajas | Errores comunes |
|---|---|---|---|---|
| JIC 37° | Metal-metal (cono 37°) | Maquinaria, hidráulica general, conexiones repetibles | Fácil de conseguir, robusto, buen desempeño en alta presión | Confundir con SAE 45°, reusar asientos dañados |
| ORFS | Cara plana + O-ring (sello frontal) | Alta presión, vibración, cero fugas | Excelente contra fugas, confiable con vibración | O-ring incorrecto o dañado, cara sucia |
| NPT | Rosca cónica (requiere sellador) | Industrial general, neumática, adaptaciones | Muy común, económico | Exceso de torque, sellador incorrecto, fugas por instalación |
| O-Ring (ORB / similares) | O-ring axial / en base (depende estándar) | Sistemas compactos y puertos en bloques | Buen sellado y repetibilidad | O-ring fuera de medida / material incorrecto |

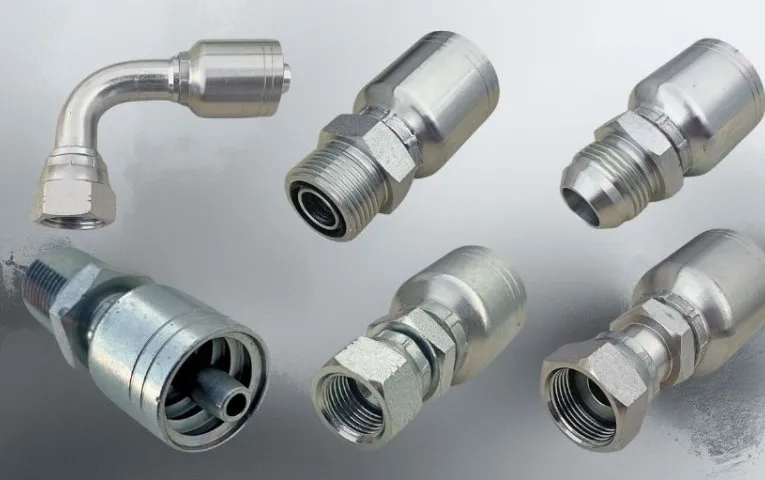

1) Conectores JIC Flare 37°
Un conector JIC sella por contacto metal-metal en un cono de 37°. Es muy usado en sistemas hidráulicos por su buena resistencia, facilidad de ensamblaje y disponibilidad.
- Úsalo cuando: necesitas un estándar común, robusto y fácil de reemplazar.
- Evítalo si: tienes vibración extrema + fugas recurrentes (en esos casos ORFS suele ser mejor).
- Error típico: confundir JIC 37° con SAE 45° (no sellan igual).
2) Conectores ORFS (O-Ring Face Seal)
Los conectores ORFS están diseñados para minimizar fugas con un sello frontal de O-ring. Son excelentes cuando hay vibración, pulsación o alta presión.
- Úsalo cuando: la prioridad es cero fuga y resistencia a vibración.
- Tip: el O-ring debe ser del material correcto (NBR/Buna, Viton, etc.) según temperatura/fluido.
3) Conectores NPT (National Pipe Thread)
NPT usa una rosca cónica para sellar, pero requiere buena instalación. En hidráulica puede funcionar bien, pero es más sensible a torque, sellador y alineación.
- Úsalo cuando: es un estándar del equipo o estás en aplicaciones industriales/neumáticas.
- Evita fugas: usa sellador adecuado y no excedas torque.
4) Conexiones con O-Ring
Existen varios estándares “con O-ring” (dependiendo puerto/adaptador). La ventaja es su sellado confiable, especialmente en bloques y manifolds.
Cómo elegir la conexión correcta (checklist rápido)
- Presión máxima real: incluye picos (golpe de ariete).
- Vibración: si es alta, prioriza ORFS.
- Tipo de sello: metal-metal vs O-ring.
- Compatibilidad: fluido + temperatura + material.

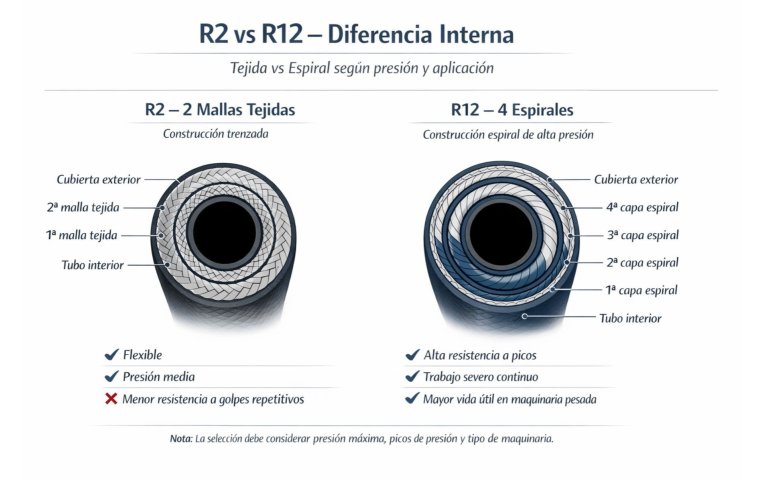

- Medida de manguera: ID y tipo (R1, R2, R12, etc.).
- Rosca: macho/hembra + estándar (JIC/NPT/ORFS...).
- Radio de curvatura: evita “estrangular” la manguera.
- Restricciones: codos, reducciones y válvulas generan calor.
🔥 Calculadora de Calor por Caída de Presión (PSI o Bar)
Esta es la forma más simple y exacta para estimar calor: si conoces el caudal y la caída de presión total (por manguera + conexiones + válvulas), entonces la potencia perdida se convierte en calor.
📏 Calculadora rápida: ¿Qué diámetro de manguera necesito?
Esta calculadora no requiere tablas raras: usa velocidad recomendada para sugerir diámetro interno. (Mientras más alta la velocidad, más caída de presión → más calor).
🔥 Calculadora simplificada: calor por manguera + válvula (PSI/Bar)
Para que sea simple pero útil, aquí puedes estimar ΔP por “tipo de válvula” y/o escribir tu ΔP real si la conoces. Entre más restricción, más calor.
